Refactoring to Patterns Notes

# Extract Adapter

# 動機

軟體時常因為支援某個版本的 component, library 或是 API，設計特定版本的類別和函式。版本眾多的時候這些程式碼就會顯得雜亂。

Adapter pattern 可以解決版本問題，方法是讓每個版本的類別各自實作一個共有的介面（通常只有一個）。如此一來，每個類別負責一個版本，客戶碼也很容易切換不同版本的 library 和 API。

Adapter 可能會過度配接（adapt too much）。例如客戶碼需要取用 adaptee 的行為卻無能為力，因為客戶只能透過 Adapter 來取用 adaptee。這種情況下需要重新設計 Adapter。

Adapter 和 Facade

Adapter 和 Facade 經常混淆。兩者處理的層次不同，Adapt 配接物件，Facade 配接整個子系統。

Facade 通常用在和既有的系統進行溝通。例如：一個含有上百萬行複雜程式碼的舊系統，它難以擴充或維護。此時可以利用 Facade 物件讓新舊系統溝通。團隊可以實作 Facade 來重寫舊系統，過程如下：

  1. 找出既有系統的子系統
  2. 撰寫這個子系統的 Facade
  3. 撰寫新的客戶端程式，讓他依賴「對 Facade 的呼叫」
  4. 為每個 Facade 產生「使用新技術」的新版本
  5. 測試新舊 Facade 功能是否相同
  6. 更新客戶碼，改用 Facade
  7. 讓下一個子系統重複這些步驟

優點

  • 隔離 component, library 和 API 的版本差異
  • 讓類別只配接某個東西的一個版本
  • 隔離經常變動的程式碼

缺點

  • 如果 Adapter 不提供的話，客戶端就無法取用某些重要行為

# 作法

這項重構有幾種不同作法，取決於程式碼的長相。

  • 如果你有一個類別採用許多 條件邏輯 來處理多重版本，可以考慮反覆使用 Replace Conditional with Polymorphism 建立對應每個版本的 Adapters。
  • 如果是一個既有的 Adapter 類別以版本專屬的變數和函式支援 library 多重版本，就要用不同方法提取多個 Adapters。針對這種情況，以下是大略作法：
  1. 找出一個過度負荷的 adapter，這個類別配接某個東西太多版本
  2. 利用 Extract Subclass 或 Extract Class 建立一個新的 adapter，為了「過度負荷的 adapter」所支援的其中一個服務。將此版本才會用到的每個 instance 變數和函式都複製或搬移到新的 adapter。
    為此可能需要把「過度負荷的 adapter」的幾個 private 成員改成 public 或 protected，也可能需要透過新的 adapter 建構式來初始化某些 instance 變數，並修改新建構式的呼叫者。
  3. 重複步驟 2. 直到「過度負荷的 adapter」不再有版本專屬的程式碼為止
  4. 使用 Pull Up Method 和 Form Template Method 移除新的 adapters 的任何重複。

# 範例

這是一個真實的專案，使用第三方程式庫來處理資料庫搜尋工作。為了避免侵權，將程式庫名稱改成 SD (SuperDatabase)。

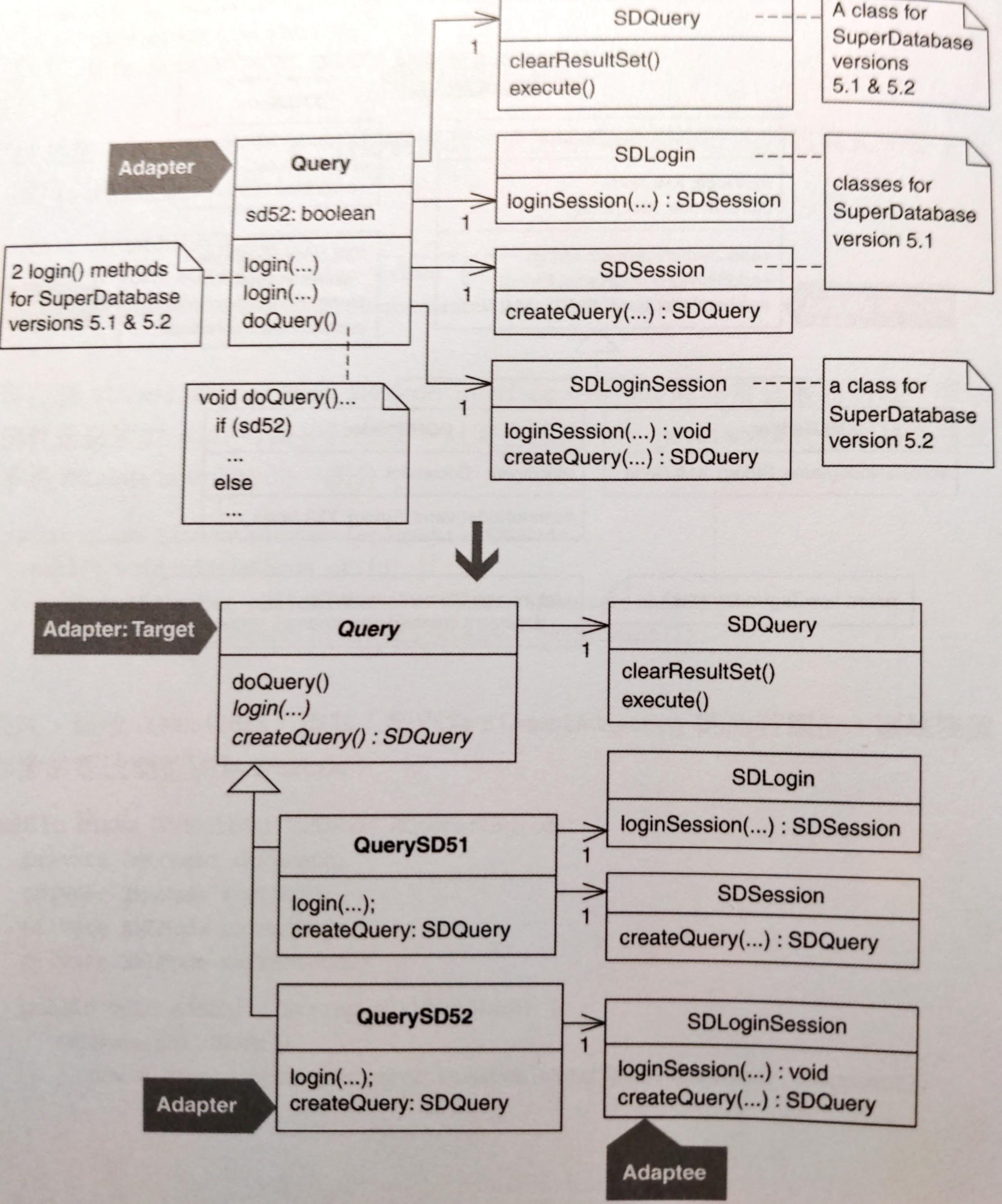

  1. 先找出過度負荷的 adapter，在這裡是 Query 類別支援 SuperDatabase 的 5.1 版和 5.2 版。以下的程式碼要注意與版本有關的 instance 變數、重複的 login() 還有 doQuery() 中的條件句：

    public class Query {
    private SDLogin sdLogin; // needed for SD version 5.1
    private SDSession sdSession; // needed for SD version 5.1
    private SDLoginSession sdLoginSession; // needed for SD version 5.2
    private boolean sd52; // tells if we’re running under SD 5.2
    private SDQuery sdQuery; // this is needed for SD versions 5.1 & 5.2

    // this is a login for SD 5.1
    // NOTE: remove this when we convert all aplications to 5.2
    public void login(String server, String user, String password) throws QueryException {
        sd52 = false;
        try {
            sdSession = sdLogin.loginSession(server, user, password);
        }
        catch (SDLoginFailedException lfe) {
            throw new QueryException(QueryException.LOGIN_FAILED, "Login failure\n" + lfe, lfe);
        }
        catch (SDSocketInitFailedException ife) {
            throw new QueryException(QueryException.LOGIN_FAILED, "Socket fail\n" + ife, ife);
        }
    }

    // 5.2 login
    public void login(String server, String user, String password, String sdConfigFileName) throws QueryException {
        sd52 = true;
        sdLoginSession = new SDLoginSession(sdConfigFileName, false);
        try {
            sdLoginSession.loginSession(server, user, password);
        }
        catch (SDLoginFailedException lfe) {
            throw new QueryException(QueryException.LOGIN_FAILED, "Login failure\n" + lfe, lfe);
        }
        catch (SDSocketInitFailedException ife) {
            throw new QueryException(QueryException.LOGIN_FAILED, "Socket fail\n" + ife, ife);
        }
        catch (SDNotFoundException nfe) {
            throw new QueryException(QueryException.LOGIN_FAILED, "Not found exception\n" + nfe, nfe);
        }
    }

    public void doQuery() throws QueryException {
        if (sdQuery != null)
            sdQuery.clearResultSet();

        if (sd52)
            sdQuery = sdLoginSession.createQuery(SDQuery.OPEN_FOR_QUERY);
        else
            sdQuery = sdSession.createQuery(SDQuery.OPEN_FOR_QUERY);

        executeQuery();
    }
}
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52

  2. 由於 Query 還沒有 subclasses，決定使用 Extract Subclass 來區隔「處理 SuperDatabase 5.1 查詢工作」的程式碼。第一步是定義 subclass 並為它產生一個建構式：







    class QuerySD51 extends Query {
    public QuerySD51() {
        super();
    }
}
    1
    2
    3
    4
    5

    接下來尋找客戶碼對 Query 建構式的每個呼叫，改成 QuerySD51 建構式。例如：

    public void loginToDatabase(String db, String user, String password) {
    query = new Query();
    try {
        if (usingSDVersion52()) {
            query.login(db, user, password, getSD52ConfigFileName()); // Login to SD 5.2
        } else {
           query.login(db, user, password); // Login to SD 5.1
        }
        // ...
    } catch(QueryException qe) {
        // ...
    }
}
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13

    改成：

















    public void loginToDatabase(String db, String user, String password) {
    // query = new Query();
    try {
        if (usingSDVersion52()) {
            query = new Query();
            query.login(db, user, password, getSD52ConfigFileName()); // Login to SD 5.2
        } else {
            query = new QuerySD51();
            query.login(db, user, password); // Login to SD 5.1
        }
        // ...
    } catch(QueryException qe) {
        // ...
    }
}
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15

    接下來使用 Push Down Method 和 Push Down Field 讓 QuerySD51 擁有所需的函式和 instance 變數。這個步驟需要小心考慮呼叫 public Query 函式的客戶碼，因為如果把 public 函式從 Query 移到 QuerySD51，呼叫者將無法在呼叫它。除非把型別改成 QuerySD51，但在這邊不想這麼做，因此小心的修改和複製 public 函式。不用擔心難免產生重複碼，會在重構的最後再消除它。


















































    class Query {
    // ...
    // private SDLogin sdLogin;
    // private SDSession sdSession;
    protected SDQuery sdQuery; // this is a login for SD 5.1

    public void login(String server, String user, String password) throws QueryException {
        // I make this a do-nothing method
    }
    public void doQuery() throws QueryException {
        if (sdQuery != null)
            sdQuery.clearResultSet();

        // if (sd52)
        sdQuery = sdLoginSession.createQuery(SDQuery.OPEN_FOR_QUERY);
        // else
        //     sdQuery = sdSession.createQuery(SDQuery.OPEN_FOR_QUERY);

        executeQuery();
    }

    class QuerySD51 {
        private SDLogin sdLogin;
        private SDSession sdSession;
        public void login(String server, String user, String password) throws QueryException {
            // sd52 = false;
            try {
                sdSession = sdLogin.loginSession(server, user, password);
            } catch (SDLoginFailedException lfe) {
                throw new QueryException(QueryException.LOGIN_FAILED, "Login failure\n" + lfe, lfe);
            } catch (SDSocketInitFailedExceptio n ife) {
                throw new QueryException(QueryException.LOGIN_FAILED, "Socket fail\n" + ife, ife);
            }
        }

        public void doQuery() throws QueryException {
            if (sdQuery != null)
                sdQuery.clearResultSet();

            // if (sd52)
            //     sdQuery = sdLoginSession.createQuery(SDQuery.OPEN_FOR_QUERY);
            // else
            sdQuery = sdSession.createQuery(SDQuery.OPEN_FOR_QUE RY);

            executeQuery();
        }
    }
}
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48

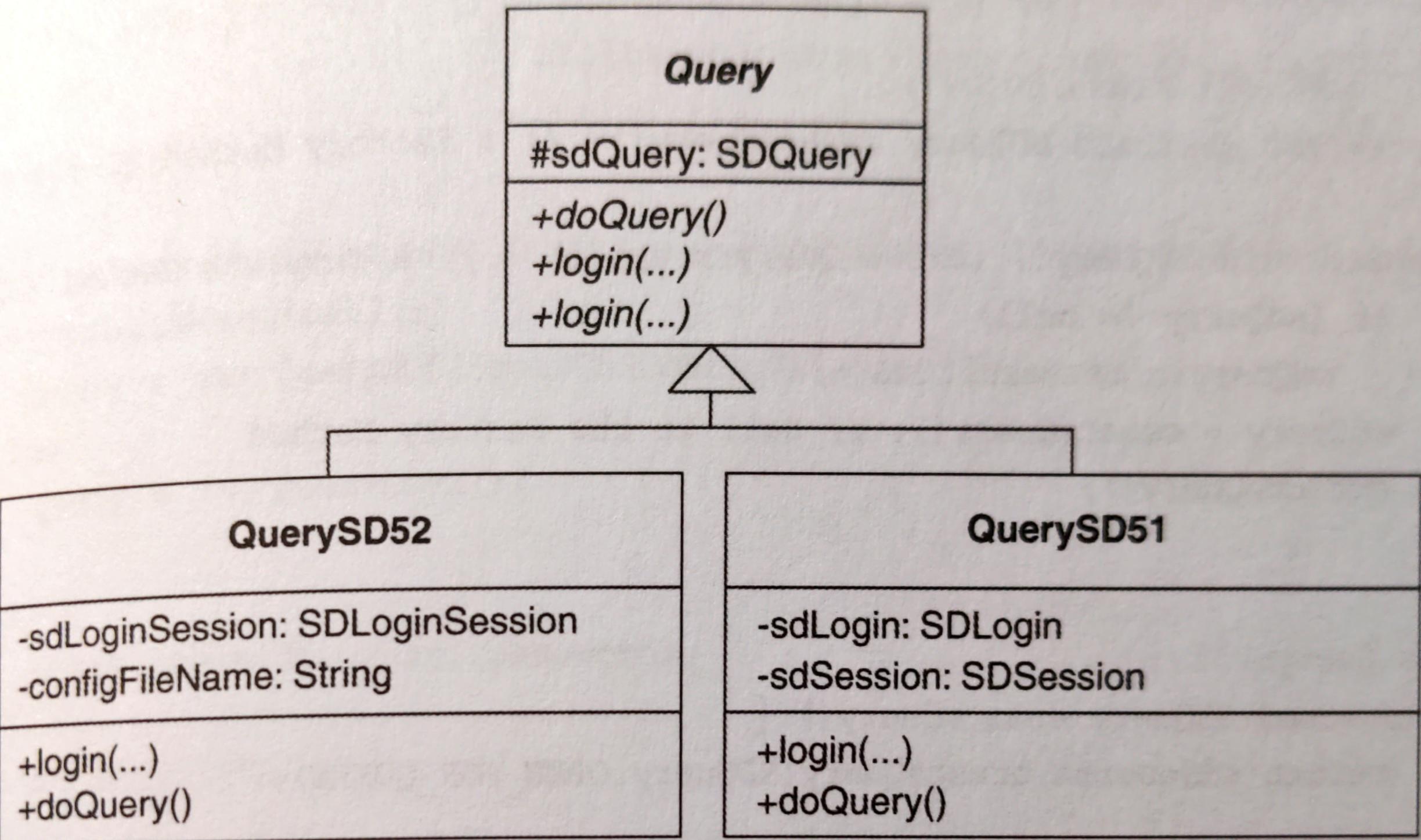

  3. 接下來，重複步驟 2. 產生 QuerySD52。順著做下去可以把 Query 類別設定成 abstract 並帶有 doQuery()，如下圖：

    此時 Query 不再有版本專屬的程式碼，卻存在重複碼。

  4. 這一步要消除重複碼。例如在 doQuery() 中：

























    abstract class Query {
    public abstract void doQuery() throws QueryException;
}

class QuerySD51 {
    public void doQuery() throws QueryException {
        if (sdQuery != null)
            sdQuery.clearResultSet();

        sdQuery = sdSession.createQuery(SDQuery.OPEN_FOR_QUERY);
        executeQuery();
    }
}

class QuerySD52 {
    public void doQuery() throws QueryException {
        if (sdQuery != null)
            sdQuery.clearResultSet();

        sdQuery = sdLoginSession.createQuery(SDQuery.OPEN_FOR_QUERY);
        executeQuery();
    }
}
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23

    這兩個函式以不同方式初始化 sdQuery 實體，可以實施 Introduce Polymorphic Creation with Factory Method 和 Form Template Method 為 doQuery() 建立 superclass 中的單一版本。

    public abstract class Query {
    protected abstract SDQuery createQuery(); // a Factory Method [DP]
    public void doQuery() throws QueryException { // a Template Method [DP]
        if (sdQuery != null)
            sdQuery.clearResultSet();

        sdQuery = createQuery(); // call to the Factory Method
        executeQuery();
    }
}

class QuerySD51 {
    protected SDQuery createQuery() {
        return sdSession.createQuery(SDQuery.OPEN_FOR_QUERY);
    }
}

class QuerySD52 {
    protected SDQuery createQuery() {
        return sdLoginSession.createQuery(SDQuery.OPEN_FOR_QUERY);
    }
}
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22

    Query 仍然內含 SD 5.1 和 5.2 的 login() 函式，即使它們已經不再做任何事情。這兩個簽名式幾乎相同，只差在其中一個多了一個參數：

    // SD 5.1 login
public void login(String server, String user, String password) throws QueryException...

// SD 5.2 login
public void login(String server, String user, String password, String sdConfigFileName ) throws QueryException...
    1
    2
    3
    4
    5

    我決定讓 login() 簽名式相同，作法是經由 QuerySD52 建構式提供 sdConfigFileName 資訊給 QuerySD52：

    class QuerySD52 {
    private String sdConfigFileName;
    public QuerySD52(String sdConfigFileName) {
        super();
        this.sdConfigFileName = sdConfigFileName;
    }
}
    1
    2
    3
    4
    5
    6
    7

    現在 Query 只有一個 abstract login()：

    abstract class Query {
    public abstract void login(String server, String user, String password) throws QueryException...
}
    1
    2
    3

    客戶碼更新如下：

    public void loginToDatabase(String db, String user, String password) {
    if (usingSDVersion52())
        query = new QuerySD52(getSD52ConfigFileName());
    else
        query = new QuerySD51();

    try {
        query.login(db, user, password);
        // ...
    } catch(QueryException qe) {
        // ...
    }
}
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13

    幾乎要完成了。由於 Query 是一個抽象類別，因此改名成 AbstractQuery 更反映它的本質。但是改名之後，客戶碼勢必改成宣告型別 AbstractQuery 而非 Query。為了不這麼做，在 AbstractQuery 實施 Extract Interface 獲得一個可讓 AbstractQuery 實作的 Query interface：

    interface Query {
    public void login(String server, String user, String password) throws QueryException;
    public void doQuery() throws QueryException;
}

abstract class AbstractQuery implements Query {
    // public abstract void login(String server, String user, String password) throws QueryException ...
}
    1
    2
    3
    4
    5
    6
    7
    8

    現在，AbstractQuery 的子類別實作 login()，而 AbstractQuery 甚至不需要宣告 login()，因為它是個 abstract class。此時每個 SuperDatabase 版本都完成配接工作。程式碼變小，且用更一致的方法處理每個版本，讓以下更容易進行：

    • 檢查版本相似與相異
    • 移除對「舊有、不再使用的版本」的支援
    • 增加對新版本的支援

# 變體

# 以 Anonymous Inner Classes 完成配接

Java 第一版 JDK 1.0 有一個 Enumeration 的 interface，主要用來遍歷群集（collections），例如 Vector 和 Hashtable。

後來的 JDK 加入更多更好的 collections 類別和一個 Iterator 的新 interface。

為了讓新版的 JDK 能夠和「用 Enumeration 寫成的程式碼」互相操作， JDK 提供下列 Creation Method，使用 anonymous inner classes 完成「用 Enumeration 配接 Iterator」：

public class Collections {
    public static Enumeration enumeration(final Collection c) {
        return new Enumeration() {
            Iterator i = c.iterator();

            public boolean hasMoreElements() {
                return i.hasNext();
            }

            public Object nextElement() {
                return i.next();
            }
        }
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
